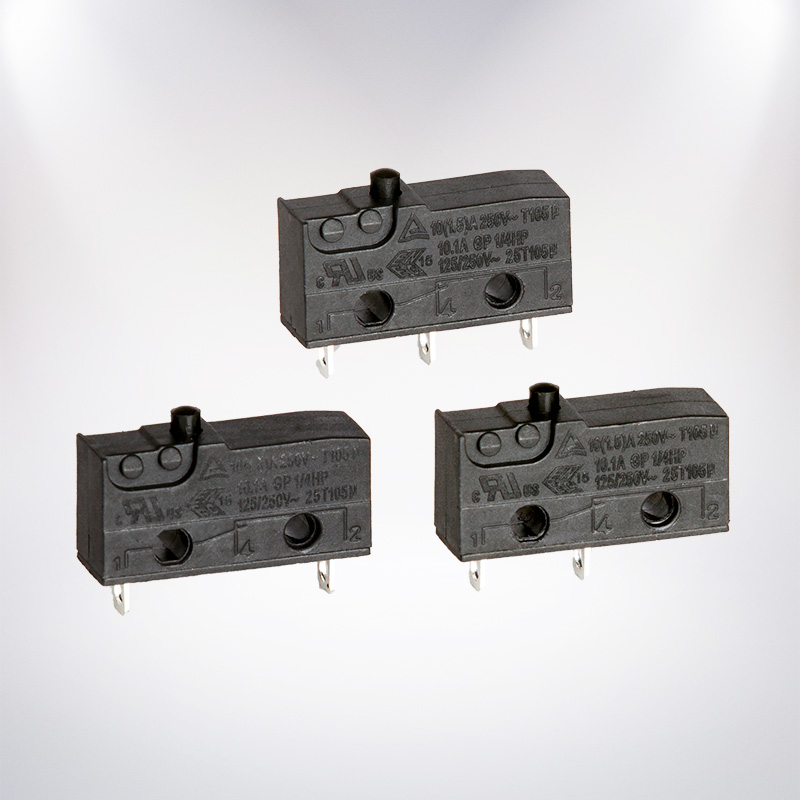

Микро прекинувач 5a 125 250v

Микро прекинувач 5a 125 250vе мал преклопен прекинувач кој се користи за вклучување и исклучување на електрични кола до максимум 5а на наведените работни граници со 125 v AC и 250 v AC. Генерално се користи во електронски апарати, контролни системи, автомати, канцелариска опрема, врати и капаци, апарати итн.

Потврдете дека покрај постојниот рејтинг, типот на оптоварување, типот на активирачот, силата, конфигурацијата на терминалите, димензиите и условите на околината се соодветни за употребата што ја планирате за компонентите.

Што значи 5A 125/250VAC?

Ознаката „5A 125/250VAC“ обично покажува дека прекинувачот може да управува со максимум 5 ампери на напон од 125 волти AC или 250 волти AC доколку се користи со соодветно оптоварување како што е препорачано од производителот.
Оваа спецификација обично се однесува на отпорни оптоварувања.

Уредите како што се мотори, соленоиди, компресори, светилки, трансформатори и електронски единици за напојување може да доживеат голема приливна струја или електричен лак. Во такви случаи може да биде неопходно да се користат уреди со различен рејтинг на оптоварување или примена на соодветен уред за потиснување.

Ова претставува рејтинг на наизменична струја. Сепак, ова не гарантира дека прекинувачот е одобрен за употреба на 125VDC или 250VDC. Секогаш барајте ја посебната оцена на DC во доделениот лист со податоци пред да продолжите.

Како работи микро прекинувачот?

Микро-прекинувачот користи механизам за прилепување. Во моментот кога активирачот ќе влезе на точното место, внатрешната пружина брзо ја менува состојбата на контакт. Затоа, овозможува одлична сигурност на прекинувачот и покрај минималното движење и постојаната работна точка.

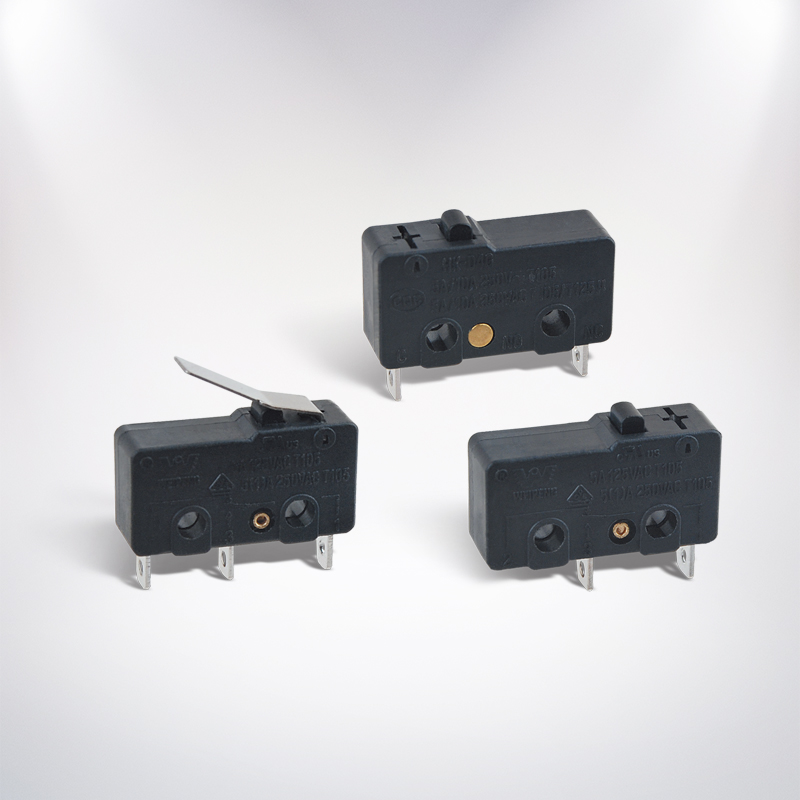

Меѓу типичните типови на актуатори се клипот, рачката на шарката, рачката на валјакот и симулираниот валјак. Соодветниот тип на активирач се избира врз основа на достапниот простор, насоката на движење и силата и растојанието потребни за процесот.

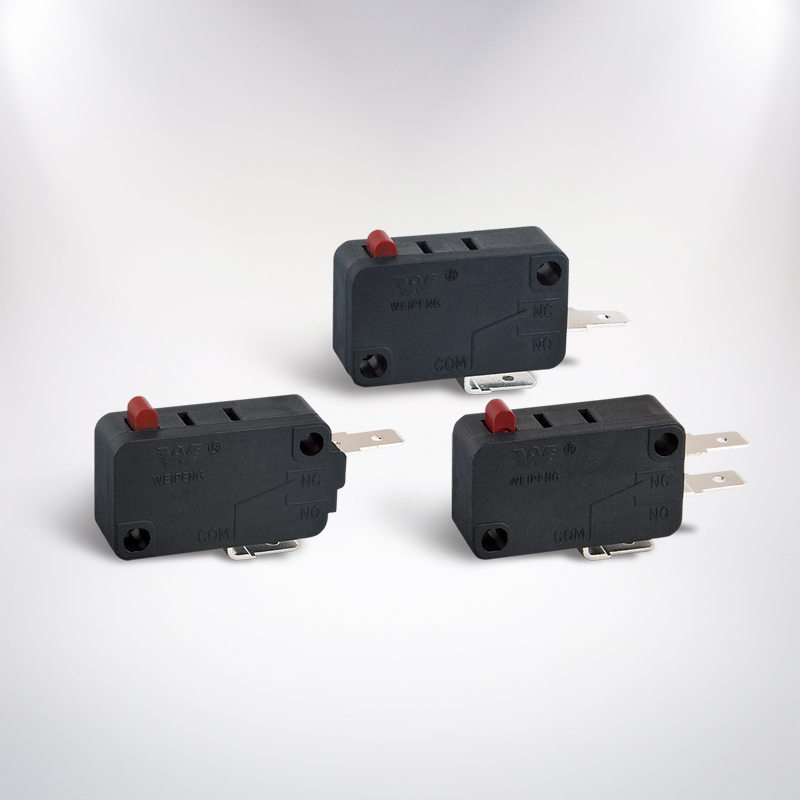

Конфигурација на терминалот SPDT

Неколку модели од 5А работат во режим SPDT (Двоен фрлач со еден пол). Вообичаените терминали во SPDT се COM, NC и NO.

Кога колото се активира со притискање на активаторот, вклучете COM во врска со NO. Од друга страна, користете COM во комбинација со NC кога колото треба да остане затворено во состојба на подготвеност и станува отворено кога активирачот е вклучен. Погрижете се да го потврдите етикетирањето на вистинскиот прекинувач пред процесот на поврзување.

Што е чувствителен микро прекинувач?

Микро прекинувач кој е чувствителен работи со прилично мала сила. Корисно е секогаш кога прекинувачот се вклучува со помош на лесна врата, пластична јазиче, мал механизам или ограничено движење.

Чувствителноста се определува со повеќе од сегашниот рејтинг. Проверете ги следните спецификации:

• Работна сила и сила на ослободување
• Претпатување и претпатување
• Работна позиција
• Тип и должина на активаторот
• Механички и електричен век на траење

Употребата на рачка за валјак може да го минимизира напорот потребен од надворешниот систем. Сепак, неправилното усогласување може да доведе до страничен стрес и рано откажување. Треба да работи правилно, да работи без да ја надмине својата спецификација за прекумерно патување.

Микро прекинувачи 5А, 10А, 16А и 21А

Микро прекинувачите се произведуваат во различни верзии на тековните оценки, имено 5A, 10A, 16A и 21A. Повисокиот рејтинг на струја не е нужно вистинскиот избор; најважно е прекинувачот да биде во согласност со напонот за примена, типот на оптоварување, мерењата, типот на терминалот и стандардите.

Кога гледате микро прекинувач оценет на 5А и на 125V и на 250V со други модели оценети на 10А, 16А и 21А, треба да ги споредите сите спецификации наместо само да ја гледате оценката. Прекинувачот со повисока оцена може да се разликува од моделите со пониска оцена во дизајнерските карактеристики како што се дупките за монтирање, патувањето на активаторот, положбата на терминалот и димензиите на контактот.

Размислувања за оптоварување и безбедност

Пред да го поврзете товарот, неопходно е да се идентификува не само нормалната струја, туку и струјата за налет или стартување. Отпорните оптоварувања обично се многу полесни за справување од индуктивните или капацитивните оптоварувања. Моторите и соленоидите може да генерираат искри што може да ги оштетат контактите иако нормалната струја е под 5 А.

Во главните апликации, треба да се користи соодветна изолација, заштита од преоптоварување, механичка заштита и куќиште. Правилната инсталација на прекинувачот вообичаено треба да се направи така што ќе ја раскине проводната жица како што е наведено во дизајнот на опремата и локалните електрични прописи.

Пред монтажата или работата за тестирање во овој поглед, исклучете го напојувањето од електричната мрежа. Инсталирањето на мрежниот напон треба или да биде завршено или прегледано од квалификуван професионалец.

Совети за монтирање и инсталација

Секогаш проверувајте ги димензиите на телото, растојанието помеѓу дупките за монтирање, висината на активаторот, типот на терминалот и работната положба пред да нарачате. Прекинувачите кои изгледаат слично не се нужно заменливи.

Активаторот треба да се притисне во правилна насока и не смее да се користи како тврдо механичко стоп, освен ако производителот не го назначи поинаку. Мора да се избегнуваат прекумерни удари, страничен притисок, влажност, влага и вибрации.

Постојат различни типови на најчесто користени терминали; тие вклучуваат терминали за лемење, јазичиња за брзо поврзување, иглички за PCB и жичени терминали. Стилот може да се избере врз основа на употребената техника на склопување и достапноста на просторот.

Како да го изберете вистинскиот модел

Користете ја оваа листа за проверка пред купувањето:

• Потврдете го AC или DC напонот и вистинската струја на оптоварување.
• Идентификувајте дали товарот е отпорен, индуктивен, капацитивен, мотор или светилка.
• Изберете SPDT, SPST-NO или SPST-NC според колото.
• Изберете ја потребната работна сила и стилот на погонот.
• Споредете ги димензиите на монтирањето и позициите на терминалите.
• Проверете ја работната температура, запечатувањето, електричниот век и одобренијата.
• Побарајте го официјалниот лист со податоци за точниот број на дел.

ЧПП: Чувствителен микро прекинувач SPDT 5A 125/250VAC

Што е чувствителен микро прекинувач SPDT 5A 125/250VAC?

Прекинувачот е уред со мала сила и брзо дејство со заеднички терминал и двојни излези. Неговата максимална стапка на струја е 5А кога работи под контролирани услови.

Може ли да го користам за 250VDC?

Не, иако ознаката од 125/250 VAC навистина претставува рејтинг на наизменична струја, таа не дава оцена за DC напон. Секогаш барајте прекинувач со споменати DC напон и струја.

Која е разликата помеѓу NO и NC?

Нормално отворениот прекинувач овозможува струја да тече кога ништо не е притиснато на прекинувачот, додека нормално затворениот прекинувач дозволува струја да тече кога ќе се притисне активаторот.

Дали микро-прекинувачот од 5А може да контролира мотор?

Иако струјата на моторот е под 5 А, прекинувачот може да не работи правилно. Идентификувајте ја почетната струја и индуктивниот лак што може да го надмине капацитетот на прекинувачот. Оценете ја носивоста на моторот или користете реле или контактор.

Може ли да заменам прекинувач од 5А со модел од 16А или 21А?

Тоа е само ако замената има иста големина во однос на димензиите, движењето на активаторот, распоредот на терминалите, распоредот на контактите, рејтингот на напонот и сертификацијата. Поголемата моќност сама по себе не е доволна.

Колку долго трае микро прекинувачот?

Животниот век на производот се одредува според оптоварувањето, зачестеноста на пораката, усогласувањето, околината и квалитетот на инсталацијата. Механички и електричен век се различни поими; затоа, спецификациите за електричен век треба да се следат соодветно во однос на вистинското оптоварување.

Да заклучиме, наМикро прекинувач 5a 125 250vе остварлива опција за мали системи за контрола на наизменична струја и за сензори за позиција, доколку оптоварувањето и механичките параметри се соодветни. Потврдете ги спецификациите, изберете ги вистинските терминали и активирач за SPDT и прибегнете кон користење на реле или тешко решение за уреди со значителна струја или за тешки електромеханички апликации.
