Позиција за исклучување на прекинувачот со рокер: Целосен водич за почетници и експерти

Разбирање напозиција за вклучување-исклучување на прекинувачот за вртењее многу важен фактор за професионалците и аматерите кои се занимаваат со електрични или електронски уреди. Рокерскиот прекинувач се користи на различни начини на различни места, како на пример во производи за домаќинство, во контролни табли на автомобили, во компјутерска опрема, во ленти за струја и во фабрики. Ако сте заинтересирани за методите за одредување дали рокерскиот прекинувач работи или не, како и запознавање со неговата конструкција, функционирање и дефект, тогаш дефинитивно ќе ги најдете одговорите во овој прирачник.

Што е прекинувач за рокери?

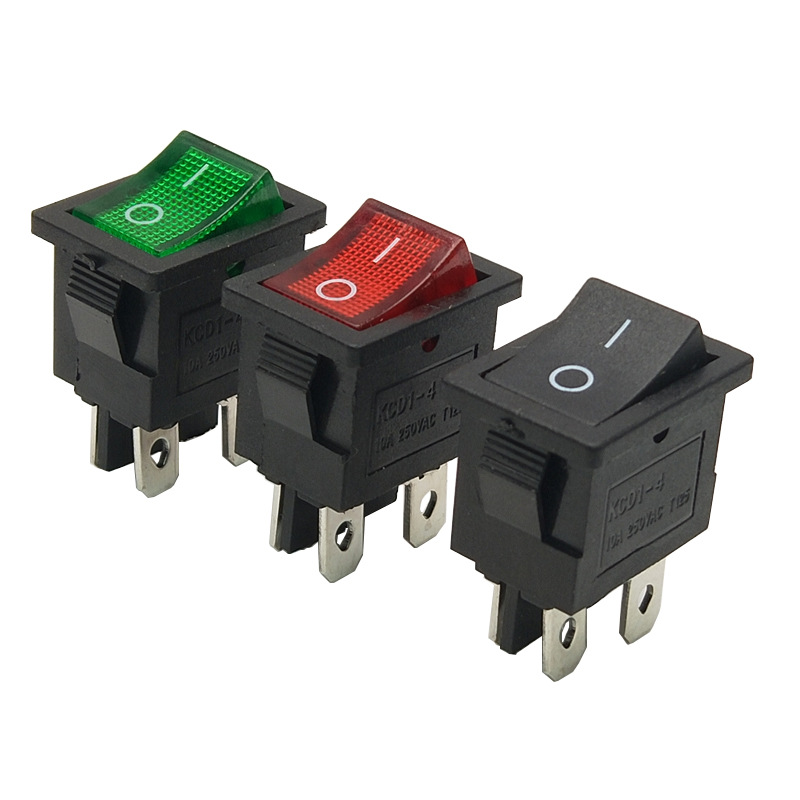

Рокерски прекинувач е електричен прекинувач што се заниша кога ќе се притисне, наместо да се движи вертикално. Нишањето, исто така, го комплетира или прекинува колото и ја контролира електричната струја. Рокерските прекинувачи станаа популарни меѓу инженерите. Тие се силни, лесни за употреба и сигурни. Постојат многу видови на преклопни прекинувачи во однос на дизајнот, формите и големините, но нивната примарна улога останува иста: сигурно вклучување и исклучување.

Идентификување на положбата за вклучување и исклучување на прекинувачот со рокер

Откако ќе се приклучите на светот на рокерските прекинувачи, едно од првите прашања што ми паѓаат на ум е: Како некој да открие дали прекинувачот е вклучен или исклучен? Индустријата ја поедностави задачата со тоа што излезе со некои општи показатели. Најдете меѓународни симболи отпечатени на предната страна на прекинувачот или врежани на него.

I= ВКЛУЧЕНО
O= ИСКЛУЧЕНО

Поместувањето на прекинувачот во насока на ознаката, на која пишува „I“, ќе го комплетира предметното електрично коло и ќе го вклучи уредот. Ако прекинувачот е свртен во насока на ознаката "O", врската е прекината и уредот ќе престане да работи. Благодарение на таквите едноставни знаци, безбедноста може да се гарантира. Во некои ситуации, вредностите на бојата може да се користат за читање црвена боја за „ON“ и црна или бела боја за „OFF“.

Вообичаени конфигурации на рокерски прекинувачи

Рокерските прекинувачи доаѓаат во повеќе конфигурации: еднополско фрлање со еден пол (SPST), единечно фрлање со двополен (DPST), двојно фрлање со еден пол (SPDT) и двојно фрлање со двоен пол (DPDT). Избраната конфигурација покажува колку кола може да работи прекинувачот за вртење. Освен тоа, открива дали прекинувачот може да ја извршува својата функција на многу позиции.

Стандардно, функцијата за вклучување-исклучување се однесува на дизајнот SPST, во кој едниот крај го вклучува изворот на енергија (ON), а другиот крај го исклучува (ИСКЛУЧЕ). Сепак, типовите DPDT или SPDT прекинувачи може да вклучуваат повеќе позиции за префрлување на насоката или правење различни врски во колото. Свесноста за дизајнот на вашиот преклопник помага во правилно поврзување и користење.

Апликации на преклопни прекинувачи и нивните позиции за вклучување/исклучување

Поради нивниот удобен дизајн и едноставноста на користење, рокерските прекинувачи се наоѓаат во многу уреди. Еве ги главните апликации каде што е важно правилното идентификување на позицијата за вклучување и исклучување:

Апарати за домаќинство: Во случај на машини за кафе, ладилници за вода, копитари и вентилатори, се претпочитаат преклопни прекинувачи поради нивната леснотија на користење.
Автомобилство: Положбата на преклопникот е сè кога станува збор за контрола на контролната табла, прозорците, прилагодувањето и осветлувањето.
Индустриски: Тешките машини отсекогаш се потпирале на јасно означени и сигурни прекинувачи.
Електроника и компјутери: Се подразбира дека електричните ленти, дисплеите и шасијата користат преклопни прекинувачи за да избегнат какви било проблеми со напојувањето и управувањето.

Разбирањето на информациите за преклопникот е од клучно значење за непречено и безбедно функционирање на уредите како што илустрираат дадените примери. Физичката положба, како и разбирањето на значењето на симболите помагаат да се спречи ненамерно палење и/или запирање на уредите што може да резултираат со оштетување или повреди.

Визуелни и физички знаци за позиција за вклучување-исклучување

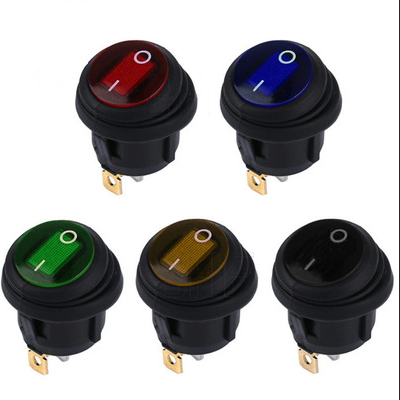

Освен основните симболи „I“ и „O“, преклопниците може да вклучуваат и различни визуелни и тактилни сигнали, така што корисниците можат брзо да ја разберат неговата состојба. Некои прекинувачи имаат осветлени ознаки каде што се вклучува неонска сијалица или LED кога самиот прекинувач е вклучен. Покрај тоа, има прекинувачи со тактилни индикатори кои можат да имаат груб раб или двојна шуплива површина за да овозможат чувство на страните за вклучување и исклучување

Физичките карактеристики на прекинувачот исто така даваат вредни информации. Во повеќето случаи, поставката „ON“ подразбира префрлање на прекинувачот кон операторот, додека положбата „OFF“ значи ротирање на прекинувачот во спротивна насока. Во уредите монтирани на панели, може да има опција да се одржува стандардизирано поставување на прекинувачот така што „ON“ се наоѓа на горниот дел или во близина на корисникот, според одредени прописи.

Како да инсталирате и ожичите прекинувач со рокер за правилно вклучување-исклучување

Правилното поставување на прекинувачот за преклопување обезбедува предвидено функционирање на статусот на вклучување и исклучување на прекинувачот. Процесот е како што следува:

Чекор 1: Идентификувајте го типот на прекинувачот
За да дознаете кој прекинувач го користите, одредете дали се работи за SPST, DPST, SPDT или DPDT прекинувач бидејќи тоа ќе ги одреди вашите врски со жици.
Чекор 2: Најдете ги симболите „Јас“ и „О“.
Кога го ставате прекинувачот во држачот, проверете дали „I“ е свртен кон соодветната страна.
Чекор 3: Поврзете ги терминалите
Поврзувањето обично е само прашање на поврзување на изворот на енергија со терминалот „жив“ и поврзување на апаратот со терминалот „оптоварување“ како што е наведено во упатствата на вашиот производител.
Чекор 4: Извршете тестови на прекинувачот
Откако ќе завршите со поврзувањето на прекинувачот, проверете дали прекинувачот го вклучува уредот со притискање на „I“ и дека „O“ го исклучува.

Инсталирањето на прекинувачот на погрешен начин може да предизвика промена на функцијата за вклучување/исклучување, што може да биде збунувачки, но и опасно. Ако не сте сигурни како функционира инсталацијата, добро е да контактирате со квалификуван електричар и да побарате помош за разбирање на дијаграмите за поврзување дадени од производителот на прекинувачот.

Безбедносни размислувања со преклопни прекинувачи

Безбедноста е од најголема важност кога станува збор за електричните контроли. Еве неколку најдобри практики што треба да се следат за да се пронајдепозиција за вклучување-исклучување на прекинувачите за вртење:

Исчистете ги ознаките: погрижете се јасно да ги означите вашите прекинувачи со буквите „I“ и „O“ или користете налепници доколку е потребно. Доследност: кога инсталирате прекинувачи, проверете дали ориентацијата за вклучување/исклучување е конзистентна со тоа како е инсталирана на други уреди или панели. Избегнувајте случајно префрлување: Избегнувајте користење на прекинувачи кои немаат штитници, капаци или механика за заклучување бидејќи може да биде опасно на индустриски и преполни работни места. Периодично сервисирање: Редовно проверувајте ги прекинувачите за знаци на абење, избледени ознаки или какви било други неисправни елементи што може да предизвикаат дефекти.

Со спроведувањето на овие безбедносни мерки, се уверувате дека не само вие, туку и другите ќе можат да ја одредат положбата за вклучување-исклучување на прекинувачот и да избегнат какви било можни електрични проблеми.

Најчесто поставувани прашања

Како да препознаете дали прекинувачот е во положба за вклучување или исклучување?Поголемиот дел од преклопните прекинувачи користат вообичаени графички сигнали: „I“ означува дека активирачот врши функција на ВКЛУЧЕНО, додека „O“ покажува дека врши функција ИСКЛУЧЕНО. Страната „јас“ е онаа што го прави колото комплетно, додека страната „О“ го исклучува. Во случаи кога не се дадени сигнали, погледнете го упатството на производителот. Дополнително, понекогаш прекинувачите може да се осветлат кога се во положба ВКЛУЧЕНО или позиционирани на таков начин што страната што се турка кон корисникот е во положба ON. Може да се изврши и едноставен тест спроведен со префрлување на прекинувачите за одредување на неговата положба.

Дали сите преклопни прекинувачи светат кога се вклучени?Осветлувањето не постои во сите преклопни прекинувачи. Додека осветлените прекинувачи донекаде помагаат кога околината е темна, обичниот прекинувач може да користи само означување или чувство.

Може ли сам да инсталирам преклопник?Да, ако ја почитувате правилната процедура за ожичување и безбедносните стандарди. Погрижете се да ги проверите спецификациите на прекинувачот и да ги погледнете дијаграмите за поврзување за да потврдите дека е правилно ориентиран и дали работи правилно.

Што се случува ако прекинувачот е инсталиран наназад?Ако е неправилно инсталиран, прекинувачот може да работи на спротивен начин - кога ќе се притисне страната „O“, може да доведе до вклучување на уредот што предизвикува конфузија и претставува опасност. Треба да ја контролирате ориентацијата на вистински начин и да ја проверите функционалноста на прекинувачот откако ќе ја инсталирате.

Дали преклопниците се погодни за уреди со висока струја?Постојат неколку преклопни прекинувачи кои можат совршено да работат со апликации со висок напон и висока струја; сепак, секогаш е препорачливо да се осигурате дека оценките се доволни за вашата апликација. Користењето прекинувач со недоволни оценки може да предизвика прекумерно производство на топлина или дефекти.

Решавање проблеми со вклучување-исклучување на прекинувачот за рокер

Додека некои машини што имаат прекинувачи од типот рокер не реагираат соодветно на промените на нивниот статус. Решавањето проблеми со функцијата за вклучување и исклучување на прекинувачот вклучува истражување и на прекинувачот и на колото:

- За почеток, проверете ги визуелните индикатори како симболите "I"/"O" заедно со светлосните индикатори за да ја утврдите локацијата.
- После тоа, исклучете ја струјата и проверете го прекинувачот за евентуално абење, 'рѓа или механички дефекти. Функцијата/делот за нишање треба да работи лесно без никаков дефект.
- Користете тестер за континуитет или мултиметар за да проверите дали прекинувачот успешно создава коло додека е свртен во положбата „I“ и го прекинува додека е во „O“.
- Ако има неколку прекинувачи, проверете ја нивната униформа инсталација и усогласеност со шемата за жици.

Ако прекинувачот престанал да функционира, можеби ќе треба да го смените прекинувачот. Кога ги заменувате прекинувачите, погрижете се да ги користите прекинувачите со оригиналните спецификации колку што е можно повеќе, особено кога станува збор за барањата за напон и струја.

Алтернативи на преклопни прекинувачи за контрола на вклучување-исклучување

Иако рокерските прекинувачи се меѓу најпопуларните типови на прекинувачи овие денови, тие не се единствената достапна опција за функционалноста за вклучување-исклучување. Други типови прекинувачи вклучуваат прекинувачи, прекинувачи со копчиња, ротирачки прекинувачи и лизгачки прекинувачи. Сите овие типови прекинувачи поседуваат различни дизајни и карактеристики. За илустрација, прекинувачите имаат механизам со лост што го повлекува прекинувачот од една позиција во друга додека прекинувачите со копчиња се активираат со притискање и отпуштање на копче. Изборот на типот на прекинувачот зависи од тоа што бара конкретната апликација во однос на издржливоста, ергономијата или естетскиот изглед.

Одржување и замена на рокерски прекинувачи

Одржувањето на вашиот преклопник е неопходно за да се обезбеди неговата сигурност во однос на положбата за вклучување-исклучување. Бидете внимателни кога го чистите прекинувачот, бидејќи присуството на нечистотија и влага може да ги попречат ознаките. Ако вашиот преклопник почнува да се чувствува леплив, да покажува знаци на неисправност или да се оштети, заменувањето е обично соодветната реакција. Замената треба да одговара на тековната вредност, напонот и физичките димензии. Користете ги истите методи за поврзување и ориентација како што беше дискутирано претходно.

Избор на најдобротоРокерски прекинувачза вашата апликација

При изборот на преклопник, неопходно е да се осигурате дека оценките на прекинувачот се соодветни за електричните потреби на уредот. Идеално, треба да се бараат преклопни прекинувачи кои имаат јасни ознаки кои укажуваат на работата на прекинувачот за вклучување и исклучување, се направени од издржливи материјали и се лесни за ракување. Ако прекинувачот треба да се користи во средина каде што видливоста е најважна, осветлените прекинувачи се најдобрата опција. Уредите со висока струја треба да користат прекинувачи кои имаат врвни контакти и изолација. Внимателно проценете го дизајнот на прекинувачот за да бидете сигурни дека корисниците се свесни за тоа дали прекинувачот за вртење постојано е во положба за вклучување или исклучување, со што ќе се избегнат какви било грешки.

Така, да резимираме, да се совладаат преклопните прекинувачи во положбата за вклучување-исклучување значи да се разберат симболите, физичките знаци, жиците, употребата и безбедноста. Со внимателно избирање, инсталирање и одржување на преклопни прекинувачи, ќе бидете сигурни дека вашите електрични уреди се безбедни за работа. Не е важно дали сте техничар, инженер, хобист или само контролирате домашни апарати; можете да го користите овој водич за да се справите со преклопниците, како и да решавате вообичаени проблеми.
